No me pregunteis,cuanto vale ,ni donde se puede comprar, que no tengo ni idea, ni se si funciona, la he visto en blog y si funciona, para los que viven en comunidades que nos les dejan poner su propia antena, puede ser una solucion .

El texto original, estaba en frances, la traduccion es de google,

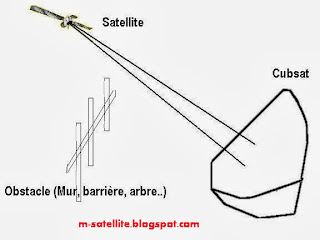

CUBSAT, antena para comunidades problematicas
Parábola Cubsat V6:
CUBSAT, antena para comunidades problematicas
2 /

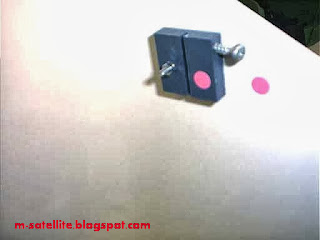

Coloque las lengüetas laterales con
los dos tornillos de 25 mm de largo y 3 mm
de? y una tuerca de 3 mm por cada taco.
bloque moderado añadiendo
segunda tuerca en cada ranura de la lengüeta
debe ser visible (ver foto)
CUBSAT, antena para comunidades problematicas
 3 /

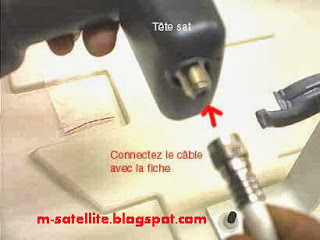

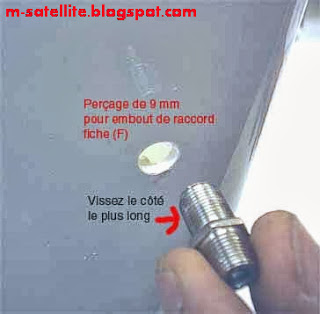

Conecte el cable coaxial.
Fije el ajuste del ángulo de la placa.
CUBSAT, antena para comunidades problematicas
4 /

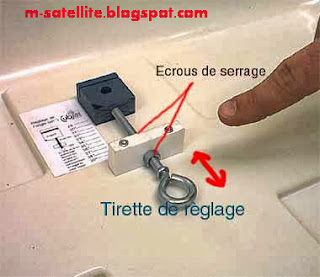

Ajuste del ángulo de elevación:
Desbloquear las dos tuercas de fijación y tire
o empuje el control deslizante en
el ángulo deseado y apriete las tuercas.

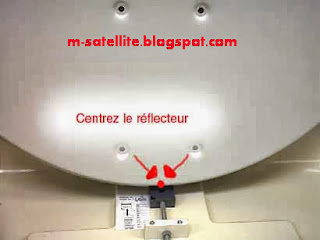

Aunque centrado en el eje del reflector y
agujeros para bajo
CUBSAT, antena para comunidades problematicas
CUBSAT, antena para comunidades problematicas
CUBSAT, antena para comunidades problematicas
5 /
Ahora fije el soporte a la
cabeza.

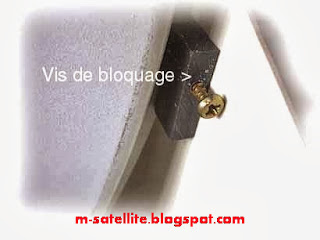

Bloque negro tornillos de debajo de la
Cubsat con un pedazo de m oney o
amplia destornillador.
CUBSAT, antena para comunidades problematicas
CUBSAT, antena para comunidades problematicas
Importante:

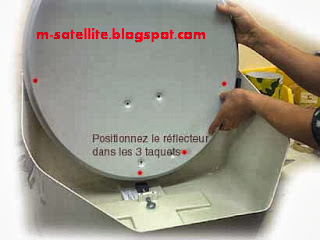

Si bien el reflector bloque a cada lado
con el tornillo
Después de ajustar el ángulo de elevación
CUBSAT, antena para comunidades problematicas

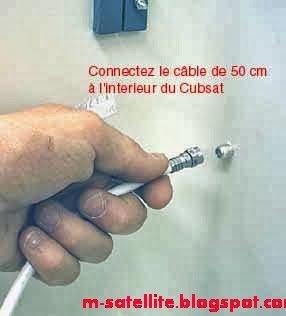

Conecte el cable de 50 cm entre la punta que
se establece en el paro i y el cabezal universal
o entre el comunicador utateur Disecq y la punta
en caso de que C ubsat está equipado con
múltiples cabezas
CUBSAT, antena para comunidades problematicas
7 /

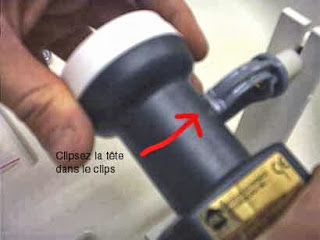

Inserte la cabeza en el cuello con una ligera presión y se las arregla para bloquear el uso de la goma
anillo negro.
entonces orientar la cabeza de modo que la parte delantera de la cabeza es el centro de los agujeros 4 del reflector
CUBSAT, antena para comunidades problematicas
CUBSAT, antena para comunidades problematicas
8 /
A continuación, puede ajustar el contra-polar dependiendo de la región de hacer un movimiento
de izquierda a derecha o de derecha a izquierda con la parte inferior de la cabeza.
CUBSAT, antena para comunidades problematicas
Empuje el capo t insertando la espalda en la ranura y haga clic en la parte frontal que cubre
la base de la perfección.
entonces le toca a usted que a su Cubsat Racco rder al inal término o representante odulateur y
pregúntele a su nivel Cubsat y directo muy lentamente en la. vía satélite elegido
Adjunte su Cubsat en una terraza y el piso con tornillos o frotaciones en o sobre un lecho de arena
(si entierras cuadro de altura máxima más adelante).

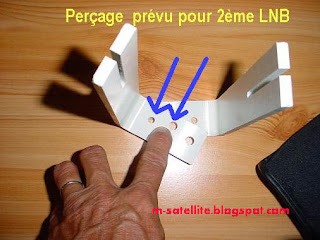

Pose 2 cabezas y Hotbird Astra

 Recibe por ejemplo, Canal Satélite y TPS o Astra Astra 28,2 ° y 19,2 °
CUBSAT, antena para comunidades problematicas
CUBSAT, antena para comunidades problematicas
CUBSAT, antena para comunidades problematicas
Aunque los jefes de bloque con cierre elástico anillo de goma.
Siempre se puede ajustar la cabeza de Astra y el Astra 28 ° 19 ° mejorando izquierdo
de 1 cm.
Existen varios tipos de conexiones puede ser una cabecera de cable o Disecq la conmutación de
la utilizando un p atado dentro o fuera dependiendo de la configuración de su vivienda un sistema de
cable y un interruptor o dos cables y salidas Disecq según  restos para conectar un terminal o el receptor guiar Cubsat en el satélite o  satélites seleccionados ajustando la cabeza central en Hot Bird y el segundo a la izquierda en la cabeza Astra   Astra Durante 19 ° y 28 ° establecer el centro de la cabeza de 19 º y la segunda cabeza a la izquierda en Astra 28 °  elevar la cabecera de 1 cm hasta el cuello en la ranura de la abrazadera y de re-bloqueo de la tuerca.


Para abrir el capó de un destornillador como palanca para este lugar

CUBSAT, antena para comunidades problematicas
CUBSAT, antena para comunidades problematicas
CUBSAT, antena para comunidades problematicas
CUBSAT, antena para comunidades problematicas
